南平手持式超声波局部放电检测仪测量注意事项主机开启后，确保TEV传感器处在离开金属体的自由空间中，否则会影响自检。选择TEV模式。为了进行测量，应该使TEV传感器垂平行与在其上面要进行测量的金属体接触。如果仪器处在连续测量模式，则应该立即显示读数，但是一旦TEV传感器从金属体上拆下后读数就不再在显示屏上继续显示。如果是在单次测量模式，则一旦按下按钮，在这种模式下，读数会保留显示在显示屏上。如需要确保一致性，可以重复测量几次。对于开关柜的测量是在每一个面板的每一个部件如电缆盒、电流互感器室、母排室、断路器以及电压互感器等的中心位置进行的。断路器以及其它中高压开关仪器的位置都要记录下来，因为如果这些仪器处于断开的位置，则某些部件就不会带电，因此这些部件上不会测到读数。记录每一个位置上的组读数。但是如果测到的幅值比背景干扰水平高出10dB，本身幅值大于20dB时，应该连续记录三组以上读数。6、保存使用手持式局放测试仪进行检测，若想保存当前检测到的放电信号时，需准备一个U盘进行存储图形。保存图片：单击”SAVE/RECALL”，打卡保存/调出菜单栏，单击“图片”对应的F5按键进行存储，此时的放电信号将被存储到U盘。检测结束后，将U盘插入电脑，可将检测时存储的放电信号波形打开。

南平手持式超声波局部放电检测仪?相位模式由于局部放电信号的产生与工频电场具有相关性，因此可以将工频电压作为参考量，通过观察被测信号的发生相位是否具有聚集效应来判断局部放电是否因设备内部放电引起的。图5-14US相位模式图说明横轴为角度（0～360°），纵轴为信号幅值（mV）。?脉冲模式微粒每碰撞壳体一次，就发射一个宽带瞬态声脉冲，它在壳体内来回传播。这种颗粒的声信号是颗粒端部的局部放电和颗粒碰撞壳体的混合信号。脉冲模式可记录微粒每次碰撞壳体时的时间和产生的脉冲幅值，并以飞行图的形式显示出来。图5-15US脉冲模式图说明横轴为周期（ms），纵轴为信号幅值（mV）。?US—监测模式监测模式是保证GIS长期可靠运行的有效手段。通过对30个周期内设备状态的实时监测，和对一定时间段内设备运行状态的查看，可及时准确的发现问题。图5-16US监测模式图表5-5操作指示表当前状态操作按键说明运行停止F1停止测量运行设置F4设置试验以及通道项目停止运行F1开始测量停止保存数据F2保存监测数据信息停止设置F4设置试验以及通道项目停止保存背景确认将当前测量数值保存为背景值

<南平>天正华意电气设备有限公司 南平局部放电检测仪品质优越
南平局部放电检测仪品质优越 <南平>天正华意电气设备有限公司

南平手持式超声波局部放电检测仪 超声波(US)法检测原理局部放电发生前，放电点周围的电场力绝缘介质的机械应力和粒子力处于相对平衡状态。局部放电发生时电荷的快速释放或迁移使电场发生改变，打破了平衡状态，引起周围粒子发生震荡性机械运动，从而产生声音或振动信号，如图4-2所示。超声波法通过在设备腔体外壁上安装超声波传感器来测量局部放电信号。该方法特点是传感器与地理设备的电气回路无任何联系，不受电器方面的干扰，但在现场使用时容易受周围环境噪声或设备机械振动的影响。由于超声信号在电力设备常用绝缘材料中的衰减较大，超声波检测法的检测范围有限，但具有定位准确度高的优点。局部放电产生的声波的频谱很宽，可以从几十Hz 到几MHz，其中频率低于20kHz的信号能够被人耳听到而高于这一频率的超声波信号必须用超声波传感器才能接收到。通过测量超声波信号的声压大小，推测放电的强弱。此外超声波法还具有可探测不同类型的故障，如悬浮、、沿面等，可在线检测不影响设备正常运行，具有很高的灵敏度，良好的抗电磁干扰能力以及具有定位准确度高等优点。

<南平>天正华意电气设备有限公司 南平局部放电检测仪品质优越

南平手持式超声波局部放电检测仪测量模式点击“TRIG”按键打开触发参数设置菜单栏，单击“触发方式”对应的F4按键，可更改当前通道的触发方式。触发方式：选择触发的方式，触发方式分为自动、正常和单次触发。在默认情况下，手持式局放测试仪主机选择“自动”模式，当手持式局放测试仪主机在一定时间内未检测到触发时，就强制其触发。选择“正常”模式，仅当手持式局放测试仪主机检测到有效的触发条件时才更新显示波形。在用新波形替换原有波形之前，手持式局放测试仪主机将显示原有波形。选择“单次触发”模式，手持式局放测试仪主机只有在次触发后才显示波形。当“触发方式”选择为“单次触发”模式时，该通道显示界面显示为“Single”。当“触发方式”选择为“自动”或“正常”模式时，该通道显示界面显示为“continous”。四、测量程序使用手持式局放测试仪进行检测时，使用一种传感器进行检测时，选择通道1进行检测，若需使用两种传感器检测时，再使用通道2检测。注意：检测过程中若需更换传感器检测，需将“输出电压”关闭。

<南平>天正华意电气设备有限公司 南平局部放电检测仪品质优越 南平局部放电检测仪品质优越 <南平>天正华意电气设备有限公司

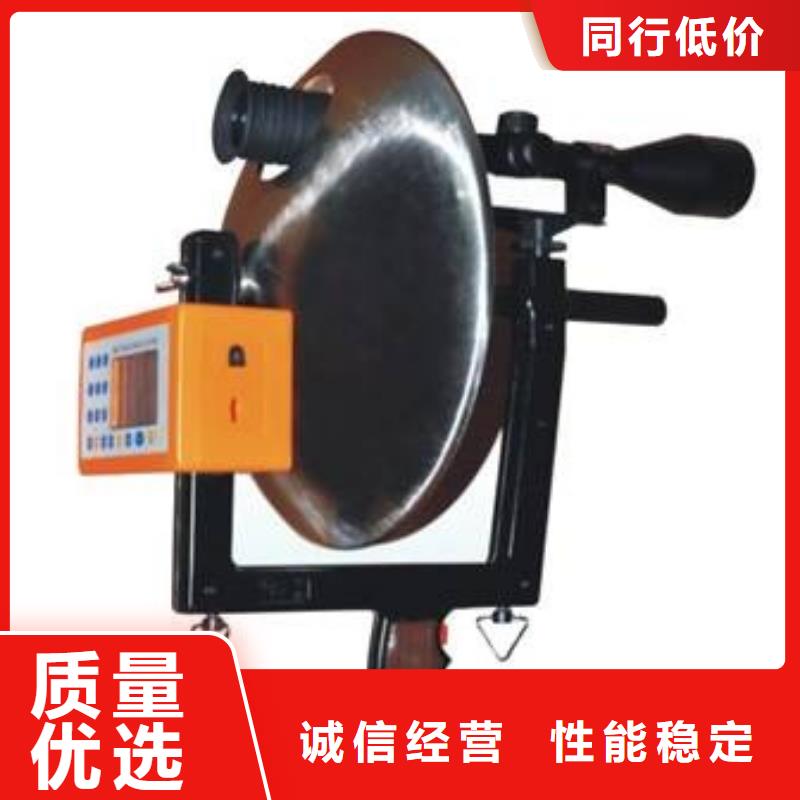

南平手持式超声波局部放电检测仪使用方法1、使用者佩带好耳机，手持巡线仪，打开电源手指扣住板机，激光对准检测对象，听是否有嘟嘟声或看显示器有无波形即可。2、制定扫描周期：一般一个月一次，对发出声音小的设备十天一次，对发出声音比较大的设备一周一次，对发出声音的设备三天一次。使用单位根据自己的实际情况可制定适合自己的带电监测周期方案。3、带电监测不同于停电检测，停电测试往往是根据规程规定的标准一次测试就可确定数据是否合格，设备有无故障；带电监测必须看带电监测的数据的变化趋势，一般正常情况下，一次高压设备在带电运行时，用仪器监测其超声波背景噪音应该是寂静的。对于相邻的同一类设备在同一时间段进行扫描，横向对比其发出的声音的大小，按声音的大小把这些划分为重点监测对象、一般监测对象、忽略对象(基本没有声音的设备)。对于重点监测对象制定不同时间的纵比监测周期计划，比如十天监测一次、一周监测一次、严重的三天监测一次，看其超声波信号的发展变化趋势。经几个周期监测声音越来越大，对其进行具体趋势分析，排除负载过大等正常原因后，声音还是越来越大，就可确定该设备有严重的放电等问题，不停电查找原因就要发生绝缘击穿等重大事故，将严重影响整个电力系统的运行。

南平手持式超声波局部放电检测仪 非接触超声法将传感器放在设备外壳缝隙处，适用于高压开关柜、环网柜的局放检测，能有效检出气体杂质，技术参数：检测频率：中心频率40kHz；测量范围：0～80dBμV；灵敏度：-65dB（0dB ＝ 1volt/ubar?有效值SPL）。2.3.3 超声法a）、接触式超声传感器将传感器贴在外壳表面，适用于GIS、变压器、全绝缘开关柜（环网柜）的局放检测，能有效检出固体绝缘缺陷，技术参数：检测频率：20～200kHz；测量范围：0-30mV；灵敏度：≤5 Pc。b）、非接触式超声传感器将非接触式超声传感器正对开关柜，等电气设备的的缝隙处，可有效检测出开关柜等非封闭设备的绝缘缺陷；谐振频率：40kHz；动态范围：-6～80dBuV。2.3.4 UHF超高频法将传感器置于盆式绝缘子处，适用于GIS、HGIS局放检测技术参数：检测频率：300～1500MHz；灵敏度：≤1PC（实验室环境）。2.3.5 暂态地电压（TEV）法将传感器贴在开关柜外壳表面，适用于高压开关柜（环网柜）的局放检测，技术参数：信号采集：电容耦合；频率范围：3～100MHz；测量范围：0～60dB/mV；灵敏度：1mV。

<南平>天正华意电气设备有限公司 南平局部放电检测仪品质优越 <南平>天正华意电气设备有限公司

南平手持式超声波局部放电检测仪测量模式点击“TRIG”按键打开触发参数设置菜单栏，单击“触发方式”对应的F4按键，可更改当前通道的触发方式。触发方式：选择触发的方式，触发方式分为自动、正常和单次触发。在默认情况下，手持式局放测试仪主机选择“自动”模式，当手持式局放测试仪主机在一定时间内未检测到触发时，就强制其触发。选择“正常”模式，仅当手持式局放测试仪主机检测到有效的触发条件时才更新显示波形。在用新波形替换原有波形之前，手持式局放测试仪主机将显示原有波形。选择“单次触发”模式，手持式局放测试仪主机只有在次触发后才显示波形。当“触发方式”选择为“单次触发”模式时，该通道显示界面显示为“Single”。当“触发方式”选择为“自动”或“正常”模式时，该通道显示界面显示为“continous”。四、测量程序使用手持式局放测试仪进行检测时，使用一种传感器进行检测时，选择通道1进行检测，若需使用两种传感器检测时，再使用通道2检测。注意：检测过程中若需更换传感器检测，需将“输出电压”关闭。

南平手持式超声波局部放电检测仪?US设置?预警值（黄色）—设置黄色“交通灯”门限值（默认值2mV）。?报警值（红色）—设置红色“交通灯”门限值（默认值6mV）增益—设置US通道增益，系统采用自动增益控制调节，范围为：42dB、35dB、28dB、21dB、14dB、7dB、0dB、-7dB。?测量模式—设置US测量模式，包含监测模式、巡检模式。?周波数—设置波形模式下单次处理的周波数量。?背景阈值—根据现场实际情况设置虑除阈值。图5-7US设置图?系统信息?设备型号—显示当前设备的型号?设备编号—显示当前设备编号?软件版本号—显示当前设备采用的软件版本?序列号—显示当前设备的软件序列号图5-8系统信息图5.6UHF测量UHF有2种测量方式：巡检模式、监测模式。进入系统主界面，按【设置】键进入设置界面，在【系统设置】中【测量方式】项选择【UHF】，按【UHF设置】键进入UHF设置界面，在【测量模式】中选择测量模式。按键进入相应的测量方式。?UHF—巡检模式在【UHF设置】→【测量方式】→巡检模式，按键进入巡检模式。在巡检模式下有3种显示图：波形图，PRPD图，PRPS图。在运行状态下，按或键切换不同显示图，且三种显示图同步处理放电数据。?波形图显示当前测量数据波形，根据【UHF设置】中周波数设置显示对应的周波数目，根据放电特性来判断是否放电，同时通过或键可对波形幅值进行缩小或放大调节。图5-9UHF波形图?测量通道—显示当前测量连接的通道。?测量模式—显示当前选择的测量模式。?同步方式—显示当前选择的同步方式，内同步、外同步、光同步。?运行状态—显示当前试验的运行状态，运行、停止。?USB—显示当前USB接口有无接外接鼠标键盘或移动存储设备。?日期时间—显示当前的日期时间，年月日时分秒。?电池状态—显示当前电池电量的百分比。?测试背景—显示被测仪器所在环境的信号。?峰值读数—显示数据的采样峰值，用dBmW表示。?报警历史—显示38个周期内测得数值的大小。?历史读数—显示38个周期内测得数值的值。

<南平>天正华意电气设备有限公司 南平局部放电检测仪品质优越

南平手持式超声波局部放电检测仪 非接触超声法将传感器放在设备外壳缝隙处，适用于高压开关柜、环网柜的局放检测，能有效检出气体杂质，技术参数：检测频率：中心频率40kHz；测量范围：0～80dBμV；灵敏度：-65dB（0dB ＝ 1volt/ubar?有效值SPL）。2.3.3 超声法a）、接触式超声传感器将传感器贴在外壳表面，适用于GIS、变压器、全绝缘开关柜（环网柜）的局放检测，能有效检出固体绝缘缺陷，技术参数：检测频率：20～200kHz；测量范围：0-30mV；灵敏度：≤5 Pc。b）、非接触式超声传感器将非接触式超声传感器正对开关柜，等电气设备的的缝隙处，可有效检测出开关柜等非封闭设备的绝缘缺陷；谐振频率：40kHz；动态范围：-6～80dBuV。2.3.4 UHF超高频法将传感器置于盆式绝缘子处，适用于GIS、HGIS局放检测技术参数：检测频率：300～1500MHz；灵敏度：≤1PC（实验室环境）。2.3.5 暂态地电压（TEV）法将传感器贴在开关柜外壳表面，适用于高压开关柜（环网柜）的局放检测，技术参数：信号采集：电容耦合；频率范围：3～100MHz；测量范围：0～60dB/mV；灵敏度：1mV。

<南平>天正华意电气设备有限公司

南平手持式超声波局部放电检测仪尊敬的用户：感谢您购买本公司TH-9029UHF局部放电巡检仪。在您初次使用该产品前，请详细阅读使用说明书。该仪器用于探测中/高压（MV/HV）设备中的局部放电源。如果没有探测到放电，其并不意味着中高压设备中无放电活动。放电源往往具有潜伏期，绝缘性能也可能会由于局部放电以外的其他原因而失效。如果检测到与中高压电力系统相连的设备中有相当大的放电，应立即通知对设备负责的相关单位。警告：?始终保持高压部分与仪器、探头和操作人员之间的距离。 ?严格遵守当地规则。 ?附近有雷暴天气时，不得进行测量。 ?不得在爆炸环境中操作仪器或附件。 ?使用产品时，请按说明书规范操作。?仪器电池报警后请关机充电。?未经允许，请勿开启仪器，这会影响产品的保修。自行拆卸厂方概不负责。?存放保管本仪器时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。?仪器运输时应避免雨水浸蚀严防碰撞和坠落。本手册内容没有书面许可，任何部分都不许以任何（电子的或纸质的）形式、方法或以任何目的而进行传播。

<南平>天正华意电气设备有限公司 南平局部放电检测仪品质优越

南平手持式超声波局部放电检测仪 测量US有2种测量方式：巡检模式、监测模式。进入系统主界面，按【设置】键进入设置界面，在【系统设置】中【测量方式】项选择【US】，按【US设置】键进入US设置界面，在【测量模式】中选择相应的测量模式。按键进入相应的测量方式。?US—巡检模式在【US设置】→【测量模式】→巡检模式，按键进入巡检模式。在巡检模式下有4种模式：波形模式 ，连续模式，相位模式，脉冲模式。在运行状态下，按或键切换不同模式。?波形模式波形检测模式用于对被测信号的原始波形进行诊断分析，以便能直观的观察被测信号是否存在异常。图5-12US波形模式图?背景（mV）—显示被测仪器所在环境的信号。?有效值—显示被测信号在一个周期内的有效值。?峰值—显示被测信号滤波后的周期峰值，分别用mV和dB 值表示。?50Hz—显示被测信号50Hz频率成分。?100Hz—显示被测信号100Hz频率成分。表5-4操作指示表当前状态操作按键说明运行停止F1停止测量运行历史F2报警历史、历史读数以及报警指示运行设置F4设置试验以及通道项目运行幅值缩放↑↓↑幅值放大，↓幅值缩小运行切换显示←→切换不同的模式运行查看记录取消查看保存的测量数据的记录停止运行F1开始测量停止保存数据F2保存当前采样数据的信息停止设置F4设置试验以及通道项目停止幅值缩放↑↓↑幅值放大，↓幅值缩小停止查看记录取消查看保存的测量数据的记录停止保存背景确认将当前测量数值保存为背景值?连续模式连续模式用于考察仪器并定位超声信号的来源，是局部放电超声波检测中应用为广泛的一种检测方法。可迅速检测被测信号特征，显示直观，响应速度快。该模式通过不同参数值的大小组合判断被测设备是否存在局部放电以及可能的放电类型。

南平局部放电检测仪品质优越 <南平>天正华意电气设备有限公司

南平手持式超声波局部放电检测仪生产报告试验过程系统可自动生成试验报告，执行菜单《试验报告》-＞《生产报告》可以生产此次试验的实验报告。报告保存到对应的试验所在的文件夹目录下，可以对报告进行浏览、修改和打印。方便日后分析数据、查看数据。（如图6.17所示）。图6.176.9实时显示点击快捷菜单的，或在设置面板的可以改变显示模式，各种模式的状态如图6.18-1.23图6.18 直线显示图6.19 椭圆显示图6.20 正弦显示图6.21 三维PRPS显示图6.22 三维PRPD显示6.9右击菜单右击菜单整合了一些常用的指令和菜单。调出方式在显示区域点击鼠标右键或长按触摸屏即可调出右击菜单（三维图模式下三维图区域不可调出。右击菜单如图6.23。图6.23 右击菜单6.10 通道的标定调出右击菜单，并执行《单位》可出现如图6.24子菜单，然后点击《标定A通道》即可完成相应的标定，需要注意的是校准脉冲的pC值要和设置面板的标准脉冲值一样图6.24标定菜单6.10频谱图调出右击菜单，并执行显示模式可出现如图6.25子菜单，然后点击《频谱图》即可调出频谱图，需要注意的是频谱图的原数据来自调出右击菜单时鼠标所在位置波形对应的通道，根据频谱的波形也可区分原数据。频谱来自于2048个通道连续数据数据中心点为预触发所在位置。

<南平>天正华意电气设备有限公司

南平手持式超声波局部放电检测仪 非接触超声法将传感器放在设备外壳缝隙处，适用于高压开关柜、环网柜的局放检测，能有效检出气体杂质，技术参数：检测频率：中心频率40kHz；测量范围：0～80dBμV；灵敏度：-65dB（0dB ＝ 1volt/ubar?有效值SPL）。2.3.3 超声法a）、接触式超声传感器将传感器贴在外壳表面，适用于GIS、变压器、全绝缘开关柜（环网柜）的局放检测，能有效检出固体绝缘缺陷，技术参数：检测频率：20～200kHz；测量范围：0-30mV；灵敏度：≤5 Pc。b）、非接触式超声传感器将非接触式超声传感器正对开关柜，等电气设备的的缝隙处，可有效检测出开关柜等非封闭设备的绝缘缺陷；谐振频率：40kHz；动态范围：-6～80dBuV。2.3.4 UHF超高频法将传感器置于盆式绝缘子处，适用于GIS、HGIS局放检测技术参数：检测频率：300～1500MHz；灵敏度：≤1PC（实验室环境）。2.3.5 暂态地电压（TEV）法将传感器贴在开关柜外壳表面，适用于高压开关柜（环网柜）的局放检测，技术参数：信号采集：电容耦合；频率范围：3～100MHz；测量范围：0～60dB/mV；灵敏度：1mV。

<南平>天正华意电气设备有限公司 南平局部放电检测仪品质优越

南平手持式超声波局部放电检测仪 非接触超声法将传感器放在设备外壳缝隙处，适用于高压开关柜、环网柜的局放检测，能有效检出气体杂质，技术参数：检测频率：中心频率40kHz；测量范围：0～80dBμV；灵敏度：-65dB（0dB ＝ 1volt/ubar?有效值SPL）。2.3.3 超声法a）、接触式超声传感器将传感器贴在外壳表面，适用于GIS、变压器、全绝缘开关柜（环网柜）的局放检测，能有效检出固体绝缘缺陷，技术参数：检测频率：20～200kHz；测量范围：0-30mV；灵敏度：≤5 Pc。b）、非接触式超声传感器将非接触式超声传感器正对开关柜，等电气设备的的缝隙处，可有效检测出开关柜等非封闭设备的绝缘缺陷；谐振频率：40kHz；动态范围：-6～80dBuV。2.3.4 UHF超高频法将传感器置于盆式绝缘子处，适用于GIS、HGIS局放检测技术参数：检测频率：300～1500MHz；灵敏度：≤1PC（实验室环境）。2.3.5 暂态地电压（TEV）法将传感器贴在开关柜外壳表面，适用于高压开关柜（环网柜）的局放检测，技术参数：信号采集：电容耦合；频率范围：3～100MHz；测量范围：0～60dB/mV；灵敏度：1mV。
